風力発電機(16.5)
外観的に、出来上がり!
未だ、設置用ポールに取り付ける部分は未完成です。
風向きに合わせて、向きを変える為の垂直回転軸受けも考えなければ成らず、
このあとが難儀しそうです。
ブレード取り付け部のカバー(ステンボールΦ 130)の加工。
1.ボール周囲のツバの部分が丸く仕上げてあるの(カーリング加工)で、
少しでも風切りが良くなる様、つぶして平たくする。(写真有り)
2.ブレード取り付けアルミアングルの部分をカットする。
ジグソーテーブルに金属用ノコ歯を付け切り込みを入れ、
ペンチで挟み折り曲げて切取しました。
3.ボール側面に穴を開け、フレードの取付ベースに木ネジで固定する。
この取り付けは、最終的には風車を発電機の回転シャフトに取り付けてから
先端カバーとして取り付けます。

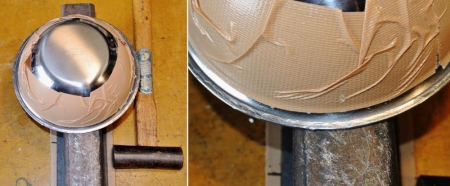

風車先端カバーのツバ延ばし

ボールの側面にキズが付かない様、ガムテープを貼って保護し、カナヅチで叩いて
平たく延ばしました。
叩いた部分は汚いけどしょうがないですよね。
このあと、ブレード取付アングルの逃げを、ジグソーテーブルを使って
切込みをいれ、ペンチで折り曲げて切り落としました。

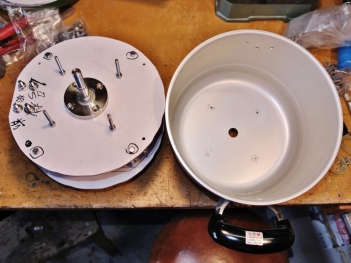

本体カバーのネジ穴位置決め

本体と、カバーの位置合わせに、結構難儀しましたわ。
本体の受風側に、写真左の如くカバーになる所の「鍋」取り付け用の
4本のネジを取付け、その位置を鍋底面(取付面)に転写しました。
その方法は、ネジの先端に、小さく切った両面テープを貼り、マジックインキで
ネジの中心位置に印を付け、鍋の芯がズレない様、鍋を押し当てました。
当然、発電機の回転シャフトを貫通させる為に、鍋底の中心に20Φの穴を
開けて有ります。

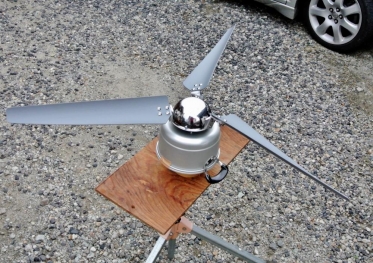

仮の組立

これが据え付けポールに載って、クルクル回って発電する様は、
痛快だろうなー!
横置きに(正規方向)出来なかったので、台に寝せたままの格好です。
この段階では、据付ポールに取り付けられるまでには至ってません。
発電機本体も、風車中心部のカバーも上手い事付けるる事が出来ました。
問題は据付けポールへ取り付ける為の垂直回転軸受けと、それをどの様にして
発電機本体に取り付けるか等、難題が控えてます。
それでは、次回をお楽しみに(してねーってか)!
